令和４年度「第50回」労働衛生コンサルタント試験：記述式科目【労働衛生工学】（その１２）

ＧＷ前に昨年2022の労働衛生コンサルタント試験を使って勉強しました。私の回答案を紹介します。誤答・誤解については、コメント欄でご指摘いただけると助かります。

　

令和３年以前の「労働衛生工学」の過去問については、こちらの過去ブログをご参照ください。

[更新中]→労働衛生工学(記述式)過去問R04追加

リンク先→保健衛生(記述式)過去問R03分まで

　　　

「#労働衛生工学」の【問４】を、前回に続き勉強しています。



【問４】



　図に示す同一の２台の囲い式フードを設置した局所排気装置について、以下の設問に答えよ。

　

今日は、小門（３）から

　

（３）上記の囲い式フード２台（各々の排風量は（１）の値と同一とする。）を接続した排風機の上流の点（B 点）での静圧を-554 Pa、下流の点（C 点）での全圧を175 Pa とするとき、B 点での全圧［Pa］と速度圧［Pa］及びC 点での速度圧［Pa］と静圧［Pa］を計算せよ。

　ただし、フードと排風機の間には、ほかに気流の出入はないものとする。

　

合流後の排風量は、（１）で求めたQの２倍

　　Q（B)＝64.7m3／分

B地点の断面積は

　　0.15*0.15*3.14＝0.707m2

B地点の流速は、

　　64.68/0.7065/60＝15.25　　　15.3m3／分

B地点での速度圧は

　　Pv（B)＝15.25*15.25*0.6＝139.7　　140Ｐａ

Ｂ地点での全圧は、

　　静圧＋速度圧＝ー554＋140＝－414　　ー414Ｐａ

Ｃ地点での速度圧は、Ｂ地点と同じ

　　　　　　　　　　　　　　　　　　　１４０Ｐａ

Ｃ地点での静圧は、排気系の全圧＝速度圧＋静圧なので

　　１７５＝139.7＋静圧（Ｐ（Ｃ））　　→　３５．３Ｐａ

　

（４）排風機前後の静圧の差Ps［Pa］を求めよ。

　

（３）で計算した通り、35.3－（－414）＝４７９　　　449Ｐａ

　

（５）得られた排風量Q［m3/min］と静圧の差Ps［Pa］を用いて、この局所排気装置のダクト系の必要排風量と静圧を計算し、解答用紙の空欄に記入せよ。

　

　問３にヒントがあって、ファン選定に使う静圧は、吸引ダクトと排気ダクトの静圧差から、速度圧を差し引いた値をつかいます。

　必要排風量は、囲い式フードが二台分なので、（１）の２倍

　32.3×２＝64.6m3／分

静圧は、（４）で求めた、Psから速度圧140Paを差し引いた値

　　449ー140＝339　309Ｐａ

通常、局所排気装置を設計して、排風機を選定するときには、ダクトの静圧差をそのまま使うことが多いのですが、定義は、「排風機前後の全圧差（＝静圧差から、速度圧を差し引いた値」なのでそうです。静圧差をそのまま使う場合は、安全サイドに寄せた排風機の選択になると、沼野の御本に解説がありました。（「新やさしい局排装置設計教室」ｐ３１６）

　

（６）解答用紙に示した「図使用予定の遠心式ファンの性能表」に（５）で求めた値を×印で図示し、それらを結んだ線を実線で図示せよ。ただし図は両対数で示されており、（５）で求めた値のうち、図の表示範囲外である場合は記入の必要はない。

　

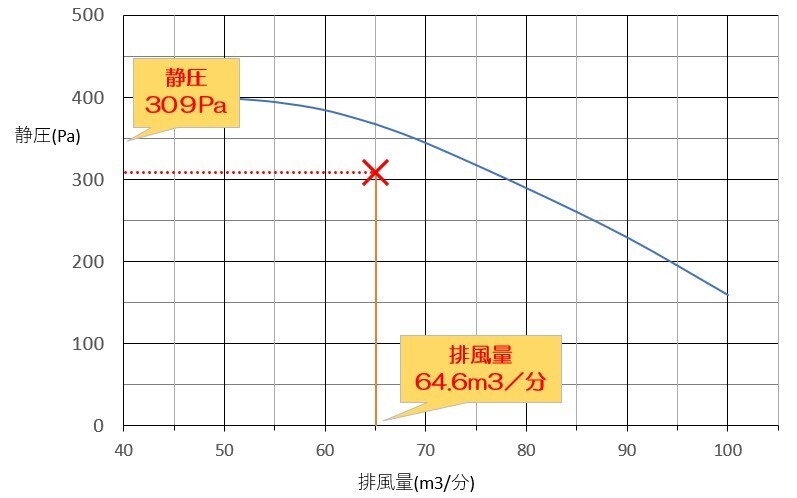

　この問題も、公表問題には、解答用紙が添付されていないので、どんな図があったのかわからないのですが、両対数のグラフだと、補助メモリ線が細かく書けなかったので、自作エクセルの両軸真数のグラフに書き込んでいます。基本的には、同じ傾向なので。



続きます。



　
