令和４年度「第50回」労働衛生コンサルタント試験：記述式科目【労働衛生工学】（その１１）

ＧＷ前に、昨年2022の労働衛生コンサルタント試験を使って勉強しました。私の回答案を紹介します。

誤答・誤解については、コメント欄でご指摘いただけると助かります。

　

令和３年以前の「労働衛生工学」の過去問については、こちらの過去ブログをご参照ください。

[更新中]→労働衛生工学(記述式)過去問R04追加

リンク先→保健衛生(記述式)過去問R03分まで

　　　

「#労働衛生工学」の【問４】に取りかかります。

　

【問４】

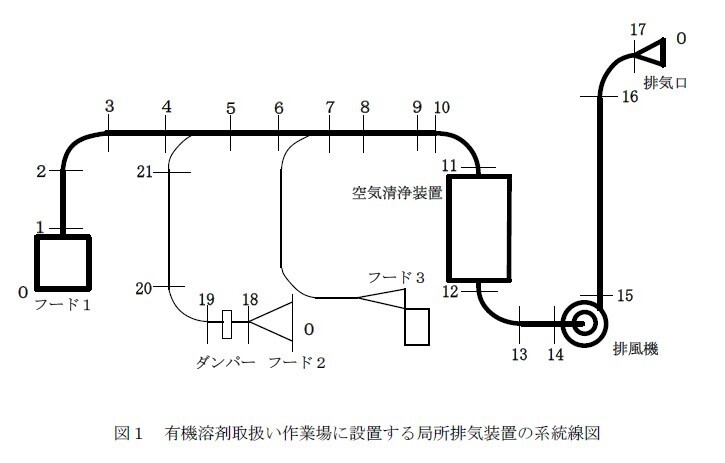

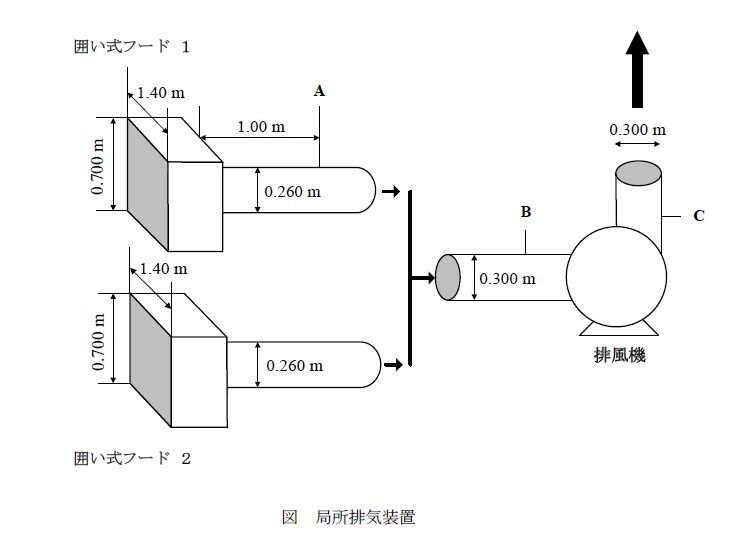

　図に示す同一の２台の囲い式フードを設置した局所排気装置について、以下の設問に答えよ。

　ただし、ダクトの断面は全て円形とし、空気密度は1.20 kg/m3 とする。計算は有効数字４桁で行い、解答は４桁目を四捨五入して有効数字３桁で答えよ。解答欄に計算過程の欄がある場合は計算過程を示せ。

一問ずつ回答案を上げてみます。

（１）図に示す囲い式フード１について必要排風量Q［m3/min］を求めよ。

ただし、囲い式フード１の開口断面は1.40 m × 0.700 m の矩形、制御風速0.50 m/s、開口面の気流分布の補正係数k は1.1 とする。

　

必要排風量Q（m3／分）＝補正係数×制御風速×開口断面の面積×60

なので

Q=1.1×0.5×1.4×0.7×60＝32.34　　32.3m3／分

　

（２）この囲い式フード１から1.00 m 下流の点（A 点）での速度圧［Pa］と静圧［Pa］を計算せよ。なお、

フードの圧損係数は0.500、また、ダクトの摩擦係数を0.02 とする。

　

円筒形ダクト配管の直径は、図から0.26ｍなので、断面積は

Ａ＝0.13*0.13*3.14＝0.5307　　0.0531ｍ２

　

排風量と断面積から、流速は

＝32.3/0.0531/60＝10.14　　　　10.1ｍ／秒

　

速度圧は、流速^2×0.6＝

Pv＝10.14*10.14*0.6=61.69　　　61.7Ｐａ

　

囲い式フードの圧力損失は、　　速度圧×圧損係数×速度圧

P1＝61.69*0.5＝30.85　　　　　30.9Ｐａ

　

直線ダクト１ｍ分の圧力損失は、　　ダクトの摩擦係数×ダクト長／ダクト直径×速度圧

P2＝0.02*1.00/0.26*61.69

　

Ａ地点での静圧は、－Ａ地点までの圧力損失ー速度圧

PＡ地点＝－６１．６９－（30.85＋4.75）＝－97.28　　　　-97.3Ｐａ　

問３と問４の差がなくなってきて、どちらを選んでも同じ感じがします。

問４の回答は、続きます。

　

　
