令和４年度「第50回」労働衛生コンサルタント試験：記述式科目【労働衛生工学】（その５）

ＧＷ前に少し余裕が出来たので、昨年2022の労働衛生コンサルタント試験を使って勉強しています。私の回答案を紹介しますが、誤答・誤解については、コメント欄でご指摘いただけると助かります。

令和３年以前の「労働衛生工学」の過去問については、こちらの過去ブログをご参照ください。

[更新中]リンク先→労働衛生工学(記述式)過去問R04追加

リンク先→保健衛生(記述式)過去問R03分追加

　　　

「#労働衛生工学」の【問２】小問（１）に取りかかります。

　

問２は、振動関連の問題です。普段関連する作業に巡り会わないのですが、建設業などでは必須の課題です。労働安全コンサルタントの建設の資格をお持ちの方が、労働衛生コンサルタントも受験される場合は、こちらを選択すると良いのでしょうね。

　

私も数少ないとはいえ、そんな現場もあるので復習が大事です。

パンフレット全体版：

https://www.mhlw.go.jp/new-info/kobetu/roudou/gyousei/anzen/dl/090820-2a.pdf

　　

　平成２１年７月１０日付け基発0710第1号

　「チェーンソー取扱い作業指針について」

　同日付け基発0710第2号

　「チェーンソー以外の振動工具の取扱業務に係る振動障害予防対策指針について」

　　

試験問題に関しては、告示だけでなく、測定方法を規定した「JISB7762」の内容も少し求めているようです。

　

問２ 振動に関して、以下の設問に答えよ。

（１）振動ばく露作業における作業管理について、以下の①～⑤の問に答えよ。

　

①　次の文中の空欄【＿Ａ＿】 ～ 【＿Ｉ＿】  に当てはまる語句、数式、数値等（空欄F とH については単位も含めること。）を答えよ。

　

振動工具を使用することによって手腕に伝達される振動を測定する場合、測定対象となる周波数範囲はオクターブバンド中心周波数で【＿Ａ＿】Hz から【＿Ｂ＿】 Hz までである。この周波数範囲は、1/3オクターブバンド中心周波数では【＿Ｃ＿】 Hz から【＿Ｄ＿】 Hz までに相当する。

　　

日振動ばく露量A(８)は、測定によって得られる振動工具の周波数補正振動加速度実効値の三軸合成値ahv［m/s2］及び１日当たりの振動ばく露時間T [時間] を用いて、【＿Ｅ＿】と表すことができる。

日振動ばく露量A(８)が、振動ばく露限界値（具体的な値は【＿Ｆ＿】 ）に等しくなるときの振動ばく露時間を振動ばく露限界時間TL とよび、TL は【＿Ｇ＿】 で表される。これに対して、日振動ばく露量A(８)が、振動ばく露対策値（具体的な値は【＿Ｈ＿】 ）に等しくなるときの振動ばく露時間TA は【＿Ｉ＿】で表される。

　　

②　①で求めたTL とTA がそれぞれ満たす関係式（①の波線部）をグラフ上に図示せよ。

　

③　日振動ばく露量A(８)がA(８)≦ 2.5 m/s2 を満たすときの振動工具の周波数補正振動加速度実効値の三軸合成値ahv［m/s2］と１日当たりの振動ばく露時間T ［時間］が満たす範囲をグラフ上に斜線で図示せよ。

　

④ 日振動ばく露量A(８)が2.5 m/s2 ＜ A(８)≦ 5.0 m/s2 を満たすときの振動工具の周波数補正振動加速度実効値の三軸合成値ahv［m/s2］と１日当たりの振動ばく露時間T ［時間］が満たす範囲をグラフ上に斜線で図示せよ。

　

⑤ 次の文中の空欄【＿Ｊ＿】～【＿Ｎ＿】に当てはまる語句、数式、数値等を答えよ。なお、文中の【＿Ｆ＿】は、①の文中のF と同じ数値が入る。

　

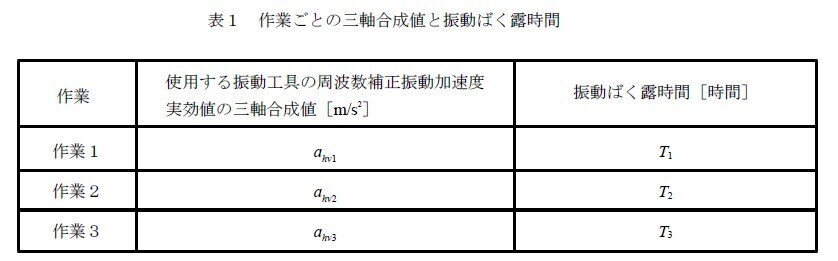

１日のうち、それぞれ異なる振動工具を使用して３種類の振動ばく露作業（作業１、作業２及び作業３）を行う場合、それぞれの作業で使用する振動工具の周波数補正振動加速度実効値の三軸合成値及び１日当たりの振動ばく露時間を表1 のように定めると、作業全体の日振動ばく露量A(８)は【＿Ｊ＿】で表される。

今、各振動ばく露作業における周波数補正振動加速度実効値の三軸合成値の二乗と振動ばく露時間の積で表される量を振動ばく露量とよぶことにすると、各作業における振動ばく露量の総量は【＿Ｋ＿】 で表される。A(８)＝【＿Ｆ＿】のとき、１日当たりの振動ばく露量の限界値は【＿Ｌ＿】となることから、１日当たりの振動ばく露量の総和が【＿Ｌ＿】を超えないように作業管理をする必要がある。

例えば、周波数補正振動加速度実効値の三軸合成値ahv ＝ 12.5 m/s2 の振動工具を午前中に１時間使用する場合、この作業ですでに１日当たりの振動ばく露量の限界値の【＿Ｍ＿】％を占有してしまうので、午後に同一の振動工具を使用して【＿Ｎ＿】時間しか作業をすることができない。

今日は、穴埋め問題の回答案を記載します。

【＿Ａ＿】8(Hz)、【＿Ｂ＿】1000(Hz)

【＿Ｃ＿】6.3(Hz)、 【＿Ｄ＿】1250(Hz)

【＿Ｅ＿】A(8)＝ahv×√(T/8)

【＿Ｆ＿】5.0(m/s^2)

【＿Ｇ＿】200/(ahv)^2

【＿Ｈ＿】2.5(m/s^2)

【＿Ｉ＿】50/(ahv)^2

【＿Ｊ＿】A(8)＝√(ahv1^2×T1／8＋ahv2^2×T2／８＋ahv3^2*T3／8)

【＿Ｋ＿】ahv1^2×T1＋ahv2^2×T2＋ahv3^2×T3

【＿Ｌ＿】200

【＿Ｍ＿】12.5*12.5／200=156.25／200＝78.125％

【＿Ｎ＿】5/12.5＝√（Tmax／８）→0.4×0.4×８＝Tmax＝1.28

午前中に１時間作業作業済みなので、残り0.28時間

問１小問（１）の残りのグラフの問に対する回答は、次のブログで。

　

最後まで読んで頂きありがとうございます。 下記のリンクをポチっとクリックして頂けると更新の励みになります。
　
にほんブログ村 　
　
　
資格・スキルアップランキング

　

#労働衛生コンサルタント,#口述試験,#試験対策,#労働衛生工学,#筆記試験,#記述式試験

　

尚、あくまで、個人学習用のmemoとして紹介しておりますので、誤答、誤字脱字などについては、ご容赦いただきますようお願い致します。

間違った箇所をコメントでご指摘頂ければとてもありがたいです。

また、リンク先が切れている場合なども、ご容赦ください。

　

　

Comments

[T31]

R４年（50回）ですがコメントがあります。可能であればアクションをお願いします。
【＿Ｉ＿】100/(ahv)^2→50/(ahv)^2ではないでしょうか
理由　2.5(m/s）×2.5(m/s）×８hr→50(m/s）＾２・hrより
【＿Ｊ＿】A(8)＝√(ahv1^2／T1＋ahv2^2／T2＋ahv3^2／
　→＝√（(1/(8)(ahv1^2×T1＋ahv2^2×T2＋ahv3^2×T3)でないでしょうか。ご確認宜しくお願いします

[ちょまぷ]

T31様、コメントありがとうございます。ご指摘のとおりです。修正しました。
