令和３年度「第49回」労働衛生コンサルタント試験（労働衛生工学）回答速報８

今日から問４に取り掛かります。
例年通り、問３と問４は、局所排気装置の設計に関する問題ですが、問４は、フード設計における流体力学の知識と活用事例について問う問題になっています。
　
問題文と図
　
問４

局所排気装置に関する以下の設問に答えよ。計算問題は計算過程を示し。計算は有効数字３桁で行い、解答用紙の解答欄（空欄）には有効数字３桁目を四捨五入して有効数字２桁で解答を記入せよ。なお、ダクトの断面は円形とし、空気密度は1.20Kg/m3とする。

（１）

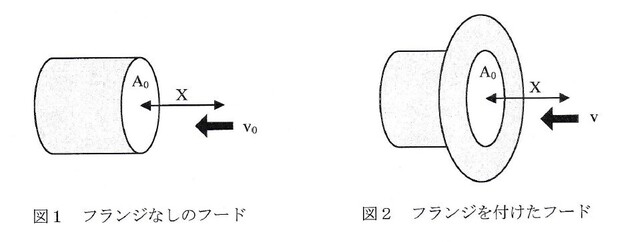

図１のフランジ無しのフード開口面からの距離Xの位置の風速が0.39m/sであったとき、このフードにフランジを付けた時のフード開口面からの距離Xの位置の風速ｖ[m/s]を求めよ。

但し、フード開口面積A0は0.113m2、フード開口面からの距離Xは０．４ｍとし、フランジ無しのフード開口面からの距離Ｘでの等速度面の面積は、10X^2+A0で計算出来るものとする。

厳密にはフランジを付けると圧力損失も変わるので、同じダクト径とファンでも静圧が変わって、排風量が変わることが想定されますが、排風量は変化しないと考えて回答します。

　

外付け式フードの排風量は、

　

フランジ無しの場合

Ｑ無＝（10X^2＋A0）×v0×60

フランジありの場合

Ｑ有＝0.75×（10X^2＋A0）×v×60

　

Ｑ無＝Ｑ有として、

0.75×ｖ＝ｖ0なので、

ｖ＝０．５２m/s

（２）図３－１から図３－４に示した局所排気装置のＸ印の位置で詰まり等が生じた場合、Ａ，Ｂ，Ｃの位置での静圧をマノメーターで測定した時の静圧の絶対値は、「増加する」、「減少する」、「変化しない」のいずれになるかを答えよ。

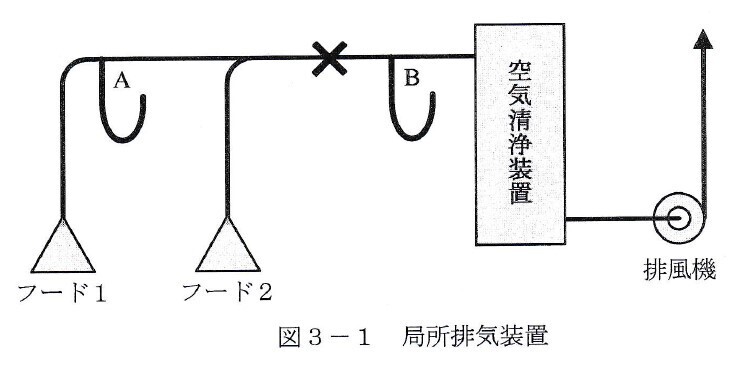

①主ダクト（Ｘの位置）に詰まりが生じた場合

局所排気装置の定期自主点検の資格を持っていたり、実際に点検されている方には、馴染みの問題かもしれません。この問題も、実務経験を問う設定のように思います。

さて、１問目は、主ダクトの途中に粉じんなどが堆積して詰まってきた場合に起こる状況です。

Aのマノメーターの位置では、

　　先で詰まっているので流れが悪くなる→流速が落ちると速度圧が下がり、圧力損失も減ります。

　　従って、Aのマノメーターは、静圧の絶対値は小さくなります。

一方、Bのマノメーターの位置では、排風機のファン前後圧は変わらず運転していますから、

　　基本的には、静圧は同はずですが、主ダクトの手前の静圧が下がった分、

　　バランスを取るように少し静圧の絶対値は増加します。

　

　　答え　　Ａ：減少する、Ｂ：増加する

　

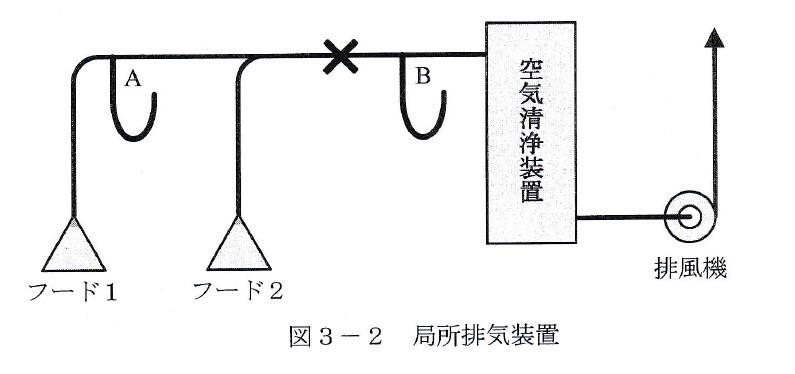

②主ダクト（Ｘの位置）に穴が開いた場合

2問目は穴が開いた場合、ダクトの継ぎ手などが緩んだ場合に起こります。

そこから大気が流れ込むので、

　　マノメーターＡの位置では、ダクトの先で漏れた分流速が落ち、静圧の絶対値下がります。（大気圧に近づく）

　　マノメーターＢの位置でも、同じ事が言えるので、静圧の絶対値下がります。

　

　　答え　　Ａ：減少する、Ｂ：減少する

　　

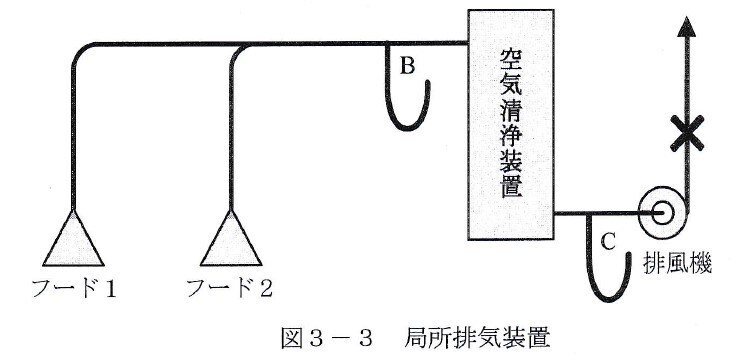

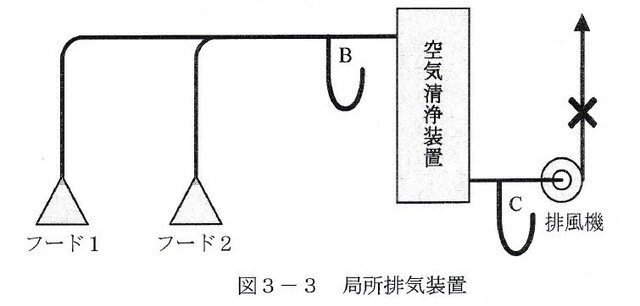

③排気ダクト（Ｘの位置）に詰まりが生じた場合

3問目は、排気側で詰まった場合。排気ダクトに鳥の巣が出来たり（笑）、風でダクトが曲がって背圧が掛かったり。

排風機が同じファン前後の静圧差で運転していますから、ファン後の静圧の絶対値が上がると、ファン前の静圧の絶対値は下がります。

影響は、空気清浄装置の前後で同じなので、マノメーターＢもＣも同じように、静圧の絶対値は小さくなります。　

　

　　答え　　Ｂ：減少する、Ｃ：減少する

　

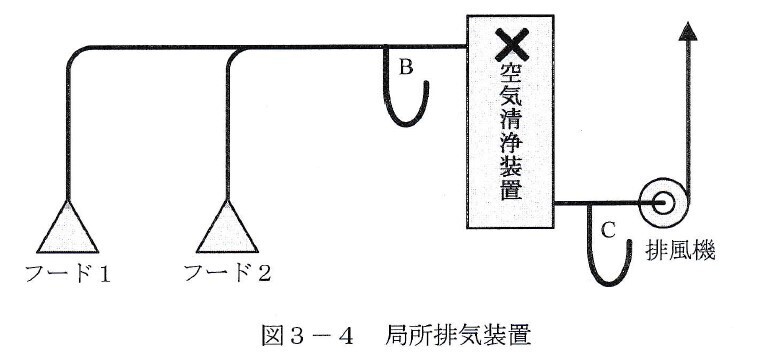

④空気清浄機に詰まりが生じた場合

４問目は、空気清浄装置の詰まり。良くある話です。

マノメーターＢの位置では、静圧の絶対値は小さくなり、

空気清浄装置の後ろのマノメーターＣの位置では、静圧の絶対値は大きくなります。

　　答え　　Ｂ：減少する、Ｃ：増加する

　　　

続きは、明日。

　

　
